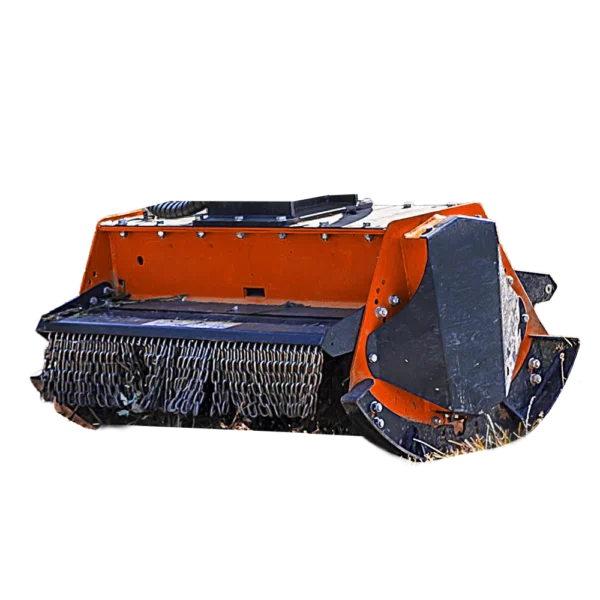

Testata trinciante HD3
La testata trinciante M3 serie HD3 di costruzione robusta e affidabile, è facilmente applicabile a tutti i tipi di escavatori. Prodotta in vari modelli in base all’utilizzo e alle dimensioni dell’escavatore, viene fornita completa di motore idraulico (motore a pistoni a partire dalla serie MH15), blocco valvole comprensivo di valvola anti-cavitazione, prioritaria, antiurto, slitte di appoggio regolabili e piastra liscia forata. Drenaggio consigliato per contropressioni superiori ai 5 bar. Velocità di rotazione del motore di 2200/2500 giri/minuto.
| MODELLO | MH9 70HD3 | MH9 90HD3 | MH9 105HD3 | MH13 105HD3 | MH13 130HD3 | MH15 130HD3 | MH15 160HD3 | MH20 130HD3 | MH20 160HD3 |
| Larghezza (A) | 850 | 1050 | 1250 | 1250 | 1450 | 1600 | 1900 | 1700 | 2000 |
| Profondità (B) | 800 | 800 | 800 | 950 | 950 | 800 | 800 | 1000 | 1000 |
| Altezza (C) | 600 | 600 | 600 | 850 | 850 | 850 | 850 | 900 | 900 |
| Larghezza di lavoro [mm] | 700 | 900 | 1050 | 1050 | 1300 | 1300 | 1600 | 1300 | 1600 |
| Peso [kg] | 340 | 400 | 460 | 685 | 745 | 950 | 1050 | 1050 | 1185 |
| Olio [lt/min] | 40/50/60/80/90 | 50/60/80/90 | 50/60/80/90 | 80/90 | 80/90 | 100/125/160 | 100/125/160 | 100/130/180 | 100/130/180 |
| Pressione [bar] | 200/220 | 200/220 | 200/220 | 200/220 | 200/220 | 200/250 | 200/250 | 200/350 | 200/350 |
| Classe escavatore [t] | 5,0 - 12,0 | 6,0 - 12,0 | 6,0 - 12,0 | 10,0 - 16,0 | 10,0 - 16,0 | 12,0 - 25,0 | 16,0 - 25,0 | 16,0 - 30,0 | 18,0 - 30,0 |
| Rotore serie | MHF14 | MHF14 | MHF14 | MHF14 | MHF14 | MHF14 | MHF14 | MHF14 | MHF14 |
| Rotore opzionale | MHF15 | MHF15 | MHF15 | MHF15 | MHF15 | MHF15 | MHF15 | MHF15 | MHF15 |
| Cilindrata motore [cc] | 22/27/34/44/51 | 27/34/44/51 | 27/34/44/51 | 44/51 | 44/51 | 32/64 | 32/64 | 45/60/80 | 45/60/80 |
| Tipo di motore | ingranaggi | ingranaggi | ingranaggi | ingranaggi in ghisa* | ingranaggi in ghisa* | a pistoni | a pistoni | a pistoni | a pistoni |
| Numero set mazze [n°] | 18 | 24 | 30 | 30 | 36 | 36 | 42 | 36 | 42 |
| * a richiesta è disponibile anche motori a pistoni | |||||||||
